Останкино телебашня как добраться: Останкинская телебашня, Москва. Высота, смотровая площадка – экскурсии и цены 2021, как добраться, отзывы – Туристер.Ру

Содержание

Как доехать до Останкинская телебашня в Останкинском на автобусе, метро, поезде или маршрутке?

Общественный транспорт до Останкинская телебашня в Останкинском

Не знаете, как доехать до Останкинская телебашня в Останкинском, Россия? Moovit поможет вам найти лучший способ добраться до Останкинская телебашня от ближайшей остановки общественного транспорта, используя пошаговые инструкции.

Moovit предлагает бесплатные карты и навигацию в режиме реального времени, чтобы помочь вам сориентироваться в городе. Открывайте расписания, поездки, часы работы, и узнайте, сколько займет дорога до Останкинская телебашня с учетом данных Реального Времени.

Ищете остановку или станцию около Останкинская телебашня? Проверьте список ближайших остановок к пункту назначения: Экскурсионный корпус телебашни; Ул.

Акад. Королева; Улица Академика Королёва; Останкино; Парк «Останкино»; Телецентр (Teletsentr).

Вы можете доехать до Останкинская телебашня на автобусе, метро, поезде или маршрутке. У этих линий и маршрутов есть остановки поблизости: (Автобус) 524, М2, М53, Т73 (Поезд) ЛЕНИНГРАДСКОЕ НАПРАВЛЕНИЕ (Метро) 13, 6

Хотите проверить, нет ли другого пути, который поможет вам добраться быстрее? Moovit помогает найти альтернативные варианты маршрутов и времени. Получите инструкции, как легко доехать до или от Останкинская телебашня с помощью приложения или сайте Moovit.

С нами добраться до Останкинская телебашня проще простого, именно поэтому более 930 млн. пользователей доверяют Moovit как лучшему транспортному приложению. Включая жителей Останкинского! Не нужно устанавливать отдельное приложение для автобуса и отдельное приложение для метро, Moovit — ваше универсальное транспортное приложение, которое поможет вам найти самые обновленные расписания автобусов и метро.

портал «Узнай Москву» подготовил онлайн-квест к 53-летию Останкинской башни / Новости города / Сайт Москвы

К 53-й годовщине со дня открытия Останкинской телебашни (это событие состоялось 5 ноября 1967 года) портал «Узнай Москву» подготовил онлайн-квест. Участникам предстоит ответить на вопросы, как проектировали и строили самую высокую телебашню в Европе.

«Останкинская башня — одна из главных достопримечательностей Москвы. Она является по-настоящему уникальным инженерным сооружением и самой высокой телебашней в Европе. Отвечая на вопросы онлайн-викторины, пользователи дополнительно узнают много любопытных фактов о главном символе российского телевидения», — рассказал Сергей Шакрыл, куратор ИТ-проектов в сфере культуры и бизнеса Департамента информационных технологий.


Квест начинается с вопроса о том, что вдохновило конструктора Николая Никитина на создание Останкинской телебашни. Идея о сооружении нестандартной формы пришла к архитектору во сне. Игрокам предстоит назвать, что именно приснилось Никитину.

Общая высота Останкинской телебашни составляет 540,1 метра. Она входит во Всемирную федерацию высотных башен вместе с Эмпайр-стейт-билдинг в Нью-Йорке, Эйфелевой башней в Париже и башней Спейс-Нидл в Сиэтле. Для того чтобы ответить на следующий вопрос игры, необходимо подключить воображение и сравнить башню с высотой многоэтажного здания, протяженностью Цветного бульвара и суммарным ростом 305 мужчин.

Основа Останкинской телебашни — фундамент шириной 9,5 метра, высотой три метра и диаметром 74 метра, на котором установлено 10 железобетонных ног-опор. Обычно при возведении подобных высотных построек использовался фундамент глубокого заложения. Однако у телебашни есть своя особенность. На какой максимальной глубине находится ее фундамент — необходимо ответить пользователям.

Также игрокам потребуется разгадать, на какую амплитуду может отклоняться Останкинская башня без вреда для конструкции, с чем можно сравнить ее массу, сколько раз за год в нее попадают молнии и что находится на шпиле.

В 2018 году в телебашне возобновились спортивные соревнования по забегам на высоту. Чтобы добраться до финиша, спортсменам нужно преодолеть 1704 ступени. Участникам онлайн-викторины предстоит угадать лучшее время, которое показали бегуны.

После завершения игры пользователи смогут увидеть свои результаты и поделиться ими в социальных сетях. Помимо этого, участникам предложат познакомиться с дополнительными материалами на портале «Узнай Москву» — прочитать историю Останкинского дворца и совершить виртуальную прогулку по Останкинскому парку.

«Узнай Москву» — совместный проект столичных департаментов информационных технологий, культуры, культурного наследия, образования и науки. Интерактивный гид по городским достопримечательностям содержит описания более двух тысяч зданий и сооружений, 655 памятников, 324 музеев, 366 улиц, парков и бульваров, сведения о 267 исторических личностях, 137 маршрутах и 73 онлайн-квестов. Пользователям также доступно одноименное приложение для смартфонов, которое можно скачать в App Store и Google Play.

история символа телевидения и обзор телецентра

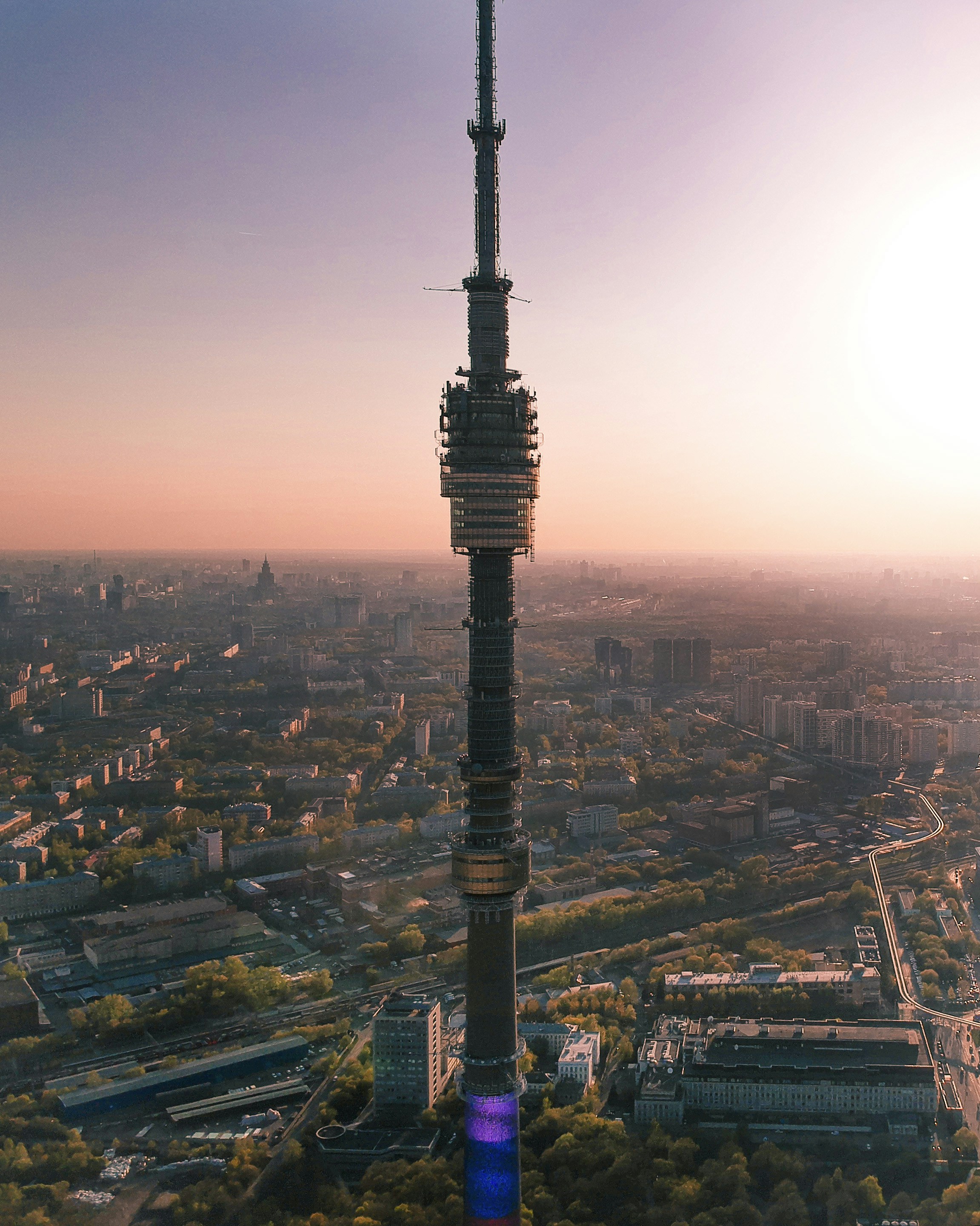

Останкинская башня – ключевая достопримечательность Москвы, настоящий символ столицы. Адрес: г. Москва, улица Академика Королева, 15.

Из истории знаменитой башни

Строительство Останкинской телебашни стало настоящим триумфом советской архитектуры и инженерии. Строилась она по заказу Министерства связи СССР для расширения охвата телевизионной сети. Автор проекта – архитектор и конструктор Николай Никитин. Строительство велось 7 лет – с 1960 по 1967 год.

Вплоть до 1976 года, когда в эксплуатацию была введена телебашня Торонто в Канаде, Останкинская башня была самым высоким сооружением в мире. В настоящее время ее высота четвертая в мире и первая в Европе.

Характеристики и особенности конструкции

Высота Останкинской телебашни 540 метров. Ее конструкция проста, но очень надежна.

Основа проекта – перевернутая лилия

, цветок с крепкими лепестками и стержневым стеблем.
Кто бы мог подумать, что телебашня практически лишена фундамента!

На первый взгляд это может показаться нелепостью для свободно стоящего сооружения такой высоты. Построить в 60-е годы подобной высоты здание помогли очень смелые для того времени новаторские идеи конструктора.

Очень необычное решение – относительно неглубокий фундамент. В те времена такие сооружения воздвигали на фундаментах глубокого заложения. Монолитный кольцевой железобетонный фундамент Останкинской башни заложен в грунт на 4,6 метра при общем весе 55000 тонн.

Конструкция башни представляет собой полую железобетонную трубу, сделанную из предварительно напряженного бетона, сжатого внутри вертикальными стальными тросами. Особенность такого бетона в том, что с течением времени он становится только крепче. На момент постройки это было смелое инновационное решение.

Общий вес натянутых стальных конструкций равен весу одного океанского парохода и доходит до 70 тонн.

Телебашня состоит из двух частей – тяжелого основания и более легкой мачты. С помощью единственного в мире самоподъемного агрегата весом около 300 тонн сооружался ствол башни. Ее коническое основание имеет 10 опор. Среднее расстояние между каждой из них 65 метров.

Устойчивость достигается тем, что масса нижней части во много раз превышает массу мачтовой конструкции. При этом вес между основанием и стволом распределяется в строгой пропорции. Сбалансированное натяжение стальных канатов (их 145) связывает всю конструкцию в такую надежную систему, что ей не страшен даже самый сильный ветер. Тяжелый низ и натянутые тросы по всей высоте полукилометрового колосса придают устойчивость «ваньки-встаньки».

Современная жизнь телебашни

Останкинская телебашня на сегодняшний день охватывает своим телесигналом территорию, на которой проживает 15 миллионов человек. Сейчас в ней ведется вещание 20 телевизионных и 24 радиоканала.

Конструкторы и архитекторы Н. Никитин, Л. Баталов, Б. Злобин, М. Шкуд по окончанию строительства были награждены Ленинской премией в области науки и техники. Каждую неделю с понедельника на вторник с 1:45 до 6:00 вещание приостанавливается для проведения профилактических работ.

Смотровые площадки

На высоте 337 метров находится крытая смотровая площадка диаметром 21 метр. Сюда посетителей доставляет скоростной лифт всего за 1 минуту. Москва со смотровой площади Останкинской башни видна, как на ладони. Здесь уже побывало более 10 миллионов человек. С высоты птичьего полета во всем великолепии предстают ВДНХ, МГУ, Кремль, Храм Христа Спасителя, Москва – Сити, стадион «Лужники».

Прозрачные проемы в полу, изготовленные из прочного стеклокристаллического материала, вызывают настороженно-радостное чувство. Ведь под ногами

стеклянный пол, а под ним – 300 метров. Площадка круговая с обзором в 360 градусов.

На высоте 340 метров верхняя открытая площадка – балкон. С нее можно увидеть город с высоты, на которой образуются облака только в хорошую погоду. Часто здесь бывает очень ветрено.

Ресторан «Седьмое небо»

Прямо над площадкой легендарный ресторан «Седьмое небо» с тремя залами – серебряным, золотым и бронзовым. В нем три этажа: бистро, кафетерий и сам ресторан. Это самое высотное заведение общественного питания в мире.

Пожар 2000 года полностью уничтожил ресторан в Останкинской башне. Вновь открытый в 2016 году, он поражает своей изысканностью и оригинальностью. Главная особенность «Седьмого неба» – фантастическая барная стойка – панорама.

Из соображений безопасности многие блюда готовят внизу и поднимают на скоростных лифтах. Кормят очень вкусно, меню богато и разнообразно. Оно составлено с учетом того, что

вкусовые ощущения на высоте отличаются от тех, что бывают на земле.

Ресторан размещается на вращающейся платформе, совершающей оборот в 360 градусов за 40 минут. Столики крутятся вместе с полом. Так что можно любоваться круговой панорамой Москвы, не вставая с места. Гости, задержавшиеся немногим более, чем на полчаса, смогут увидеть столицу со всех сторон.

Концертный зал

На территории башни располагается знаменитый центр «Останкино», дирекция Московского регионального центра «Российское телевидение и радиовещательная сеть».

В зрительном зале 750 мест. Здесь обязательно транслируется для всех туристов документальный фильм о строительстве телебашни. Здесь же проходят концерты, театральные представления, выставки, конференции, семинары, модные показы.

Музей истории башни

На первом этаже здания расположен музей. Его коллекции рассказывают об интересной истории Останкинской телебашни, ее устройстве, легендах и мифах, сложившихся вокруг этого уникального сооружения.

Здесь можно узнать о развитии телевидения в СССР. Интереснейший экспонат – флаг СССР, который развевался на башне до 1992 года. Среди экспонатов – макет Шуховской и Останкинской телебашен, части конструкций, антенны, кабели, лифтовое оборудование, датчика метеослужбы.

Отдельная экспозиция посвящена конструкторам и архитекторам Останкинской башни.

Рядом с музеем – магазинчик, в котором можно приобрести сувениры, связанные с Останкинской телебашней.

Пожар и его последствия

27 августа 2000 года из-за возгорания трансляционного оборудования начался пожар, который нанес огромный ущерб телебашне. На высоте 460 м полностью выгорели три этажа. Борьба с огнем продолжалась более суток. В тушении пожара приняли участие 2400 человек,
4 пожарных вертолета, 269 единиц техники.

Главная сложность при тушении огня заключалась в том, что интенсивно горели полиэтиленовые оболочки линии передач. Температура при горении поднялась до 1000 градусов. Расплавленная масса полиэтилена, стремительно падая вниз, разжигала пожар на других уровнях.

Из-за высокой температуры полностью вышло из строя лифтовое оборудование. Оборвался трос лифта, кабина рухнула вниз с высоты 250 метров, что стало причиной смерти находящихся там 3 человек. 121 стальной канат из 150 напряженной арматуры был поврежден.

Также оказались полностью нарушенными системы электроснабжения, вентиляции, кондиционирования, тепло- и водоснабжения, связи и сигнализации. Из помещения Останкинской телебашни во время пожара было эвакуировано более 350 человек. Вещание временно приостановлено.

На восстановлении ушло 7 лет. В результате сооружение вновь укрепили с учетом пожарной безопасности. В будущем планируется увеличить высоту телебашни до 560 метров, сделав ее самым высоким телесооружением в мире.

Экскурсии для туристов

Сейчас на Останкинской башне активно развивается экскурсионное направление. В день здесь проходит до 1300 туристов. Среди посетителей много школьников и зарубежных гостей.

Одновременно на телебашне может находиться только 270 человек. Это связано с требованием безопасности: на каждого посетителя есть комплект защитного снаряжения. После пожара правила ужесточились. При входе действует строгий паспортный режим со списком ограничений того, что можно пронести с собой.

Интересно

С телебашней связано много интересных фактов:

  1. В 2014 году на двух ярусах были смонтированы светодиодные экраны. Это было необходимо для проведения фестиваля «Круг света». После этого было решено продолжить использовать подсветку для вечерней и праздничной иллюминации. а также для рекламных целей.
  2. Помимо основной задачи – передача телесигнала, башня стала использоваться Гидрометцентром как высотная метеорологическая обсерватория, а компетентные органы установили на ней оборудование правительственной спецсвязи.
  3. По лестницам проводятся забеги на высоту 337 метров.
  4.  На 40-летие Останкинской башни с нее совершали свои головокружительные прыжки бейсджамперы.

Загрузка…

Ещё интересные сооружения

Парк Останкино в Москве | Где находится, как добраться

Парк «Останкино» легко ответит на возникший вопрос: где отдохнуть семьей в Москве близко от метро и на лоне природы при этом весело и содержательно. После реконструкции по программе восстановления городских парков парк «Останкино» стал украшением Москвы, уютный и камерный островок природы в городе. Еще одно достоинство – в шаговой доступности масса достопримечательностей, о чем и пойдет речь ниже. Итак, как лучше всего провести семейные выходные в Москве?

Как добраться до парка Останкино

Парк «Останкино» расположен на севере Москвы за Третьим транспортным кольцом в Останкинском районе. Доехать до него можно на метро. Ближайшие станции: «ВДНХ», «Бутырская», «Фонвизинская». Кроме того, рядом проходит ветка московского монорельса, ближайшая станция «Телецентр». Здесь же расположено кольцо трамвайных маршрутов № 11, 17, 25. Рядом расположены парк РАН и ВДНХ, поэтому посещение маленького парка «Останкино» можно совместить с посещением других достопримечательностей, тем более что среди них стела «Покорителям космоса», Останкинская телебашня и «Колхозница и рабочий». Информацию о парке «Останкино» можно посмотреть на официальном сайте.

История парка Останкино

Больше двухсот лет тому назад при усадьбе Останкино, принадлежавшей роду графа Шереметева, оформляется парковая зона с присущей для того времени модой на сады, аллеи и искусственные водоемы. Парковый ландшафт стал предвестником пейзажного парка, ныне признанного объектом культурного наследия. История усадьбы Останкино еще более именитая, ее корни берут начало в XVI веке.

Расцвет паркового искусства в истории формирования этого исторического места пришелся на рубеж XVIII— XIX веков. В угоду моде здесь разбиваются зоны французского и английского ландшафтного пейзажа. Организуются зеленые партеры – оформленные кустарником, газонами, малыми скульптурными формами и аллеями участки парка правильной формы.

Английская традиция – создание беседок с колоннами и павильонов сохраняется и в более поздние периоды, даже сегодня можно наслаждаться этими живописными элементами культуры прошлых веков.

Вместе с завершением расцвета дворянских усадеб в начале XIX века, парк понемногу теряет свою ухоженность и приходит в запустение. Второе рождение и статус парка культуры и отдыха Останкино получает в 1932 году. Почти шесть десятилетий он носит имя Феликса Эдмундовича Дзержинского и только в 1991 году возвращается к своему историческому названию.
Каким парк «Останкино» стал сегодня?

Сегодня за официальным названием парк «Останкино» числится особо охраняемая государством территория Москвы, которая после реставрации 2014 года стала воплощением нового понимания парковой культуры. Территория площадью 7,1 га на севере Москвы стала популярным местом семейного отдыха.

Идеи исторического прошлого нашли воплощение в духе современности: уютные беседки и веранды, удобные прогулочные зоны и велодорожки, скейт-парки и скульптурные аллеи – симбиоз культуры, развлечений и парковой архитектуры достоин лучших мировых образцов.

Парк территориально граничит с ВДНХ и Ботаническим садом РАН. Поэтому можно с полным правом говорить о самой большой в городе культурной площадке. Поездку в парк «Останкино» можно соединить с посещением знаковых городских мест, отдыхом на побережье пруда и прогулками по его липовым аллеям и кедровой роще.




Достопримечательности рядом с парком Останкино

Отдельная тема при посещении парка «Останкино» – это исторические памятники культуры, расположенные на территории парка и в непосредственной близости. Великолепный в своей роскоши убранства Останкинский Дворец, краснокаменное здание 1692 года постройки Храм Живоначальной Троицы, элегантная английская беседка «Миловзор» со скульптурным парком – каждый из них олицетворяет отдельный пласт русской духовности.

Бывшая графская усадьба Шереметевых, сегодня известная как Останкинский дворец, результат идеи именитых авторов проекта XVIII века – в их числе Кампрорези, Бренн, Старов. Исполнение проекта – заслуга архитекторов Назарова, Аргунова, Миронова. Здание, построенное в классическом стиле, украшено на фасаде барельефами, выполненными скульпторами Замараевым и Гордеевым. Главная его часть – это Театральный зал. Восхищает внутреннее убранство, сохранившийся в былом варианте интерьер помещения, паркет из натуральной древесины ценных пород.

Здесь проводится ежегодный фестиваль «Шереметевские сезоны». Дань духу музыкальных и театральных традиций с высоким уровнем мастерства, заложенных в свое время графом Шереметевым. Театральный зал соединен галереями с Итальянским и Египетскими залами. Повсеместно сохранилась интерьерная мебель с позолотой, оригинальные светильники и облицовка из бархата и атласа.


Церковь в «Останкино» Живоначальной Троицы декорирована изразцами с причудливой передачей животных, птиц и растений. По неподтвержденным данным строительство храма велось артелью мастеров во главе с Павлом Потехиным. Удивительной особенностью храма признана комбинация разных стилей и утонченно роскошное внутреннее убранство. Создаётся ощущение, что каждый сантиметр здания получил свое внимание и ручную отделку мастерами. Удивителен и колокольный подбор. Самый большой из всех — благовест, весом 1163 кг, был отлит мастером звонарного дела Константином Слизовым в 1755 году.

Подчеркнуто элегантно смотрится реконструированная ротонда «Миловзор». Это символ золотого века паркового искусства усадьбы Останкино. Регулярный парк в свою бытность был оформлен в виде двух прямоугольных партеров. На восточной части создан искусственный холм Парнас, предвестник смотровых площадок. На его вершине и была сооружена элегантная беседка, с которой открывался вид на скульптурный парк усадьбы.

Вот так элегантно можно провести свободное время на прогулке по парку «Останкино». Стоит лишь заранее позаботиться о времени забав и культурного досуга, спланировать свой отдых таким образом, чтобы после развлечений осталось место для душевных прогулок по старинным аллеям некогда графского парка.

Концертный зал королевский как добраться. Останкинская башня. Концертный Зал Королевский билеты

Концертный Зал Королевский — одна из самых лучших культурно-развлекательных площадок столицы. Расписание богато многочисленными концертами и событиями широкого масштаба. Концертный Зал Королевский, купить билеты на концерт вы можете уже сегодня на нашем сайте. Лучше всего заранее приобретать билеты в Концертный Зал Королевский с бесплатной доставкой в пределах МКАД. О цене и стоимости билета вы можете узнать у наших менеджеров, позвонив по нашему номеру 8 495 921-34-40.

Концертный Зал Королевский билеты

В отличии от официальных сайтов, на нашем сайте вы всегда найдете билеты на концерт в Концертный Зал Королевский. Доставка билетов осуществляется максимум за два часа до начала мероприятия. При больших ажиотажах наша компания может пойти на уступки и привезти билеты непосредственно к Концертный Зал Королевский, за вами остается только заранее согласовать данную опцию с нашим менеджером. Мы предлагаем вам самую полную концертную афишу Концертный Зал Королевский с возможностью заказать билеты прямо с сайта. В нашей афише вы найдете события на любой вкус: лучшие концерты, спортивные события, концерты с высоким ажиотажем.

Адрес: г. Москва, ул. Академика Королева, д. 15 .
Концертный зал «Королевский» — идеальное место для проведения концертов любого уровня, привлекающее своей камерностью, техническим звуковым, световым и видеопроекционным оснащением, а также географическим положением — зал находится на территории Останкинской телебашни, самого высокого сооружения Европы. Звезды современной сцены неоднократно выступали на сцене концертного зала. Сегодня «Королевский» — это многофункциональный современный зал, оснащенный современным звуковым и световым оборудованием, позволяющим проводить мероприятия любого формата и сложности. Зрительный зал уютный, камерный — 752 места. Сцена хорошо просматривается с любого ряда. Сцена: размер 18 х 7 х 8,5, оснащена антрактно-раздвижным занавесом, семь механических подъемов, раздвижной задник на большом экране. Одежда сцены — черный бархат: два задника, два плана кулис, две падуги.



Как добраться: От м. Алексеевская, троллейбус 37, 9 — ост. «Ул.Академика Королева». От м. ВДНХ, далее троллейбус 13, 15 до остановки «Экскурсионный корпус телебашни» или троллейбус 36, 73 до остановки «Улица Академика Королёва». Вход на территорию со стороны ул. Новомосковская

Самые высокие телебашни мира

Строительство (1960-е)

Сравнение башни с 22-этажным домом

На момент окончания строительства в зоне действия передатчиков проживало около 10 000 000 человек, сегодня [когда? ] башня охватывает территорию с населением свыше 15 000 000 человек. Телебашня принадлежит филиалу ФГУП «Российская телевизионная и радиовещательная сеть » — «Московскому региональному центру».

История

Проектирование

Был проведён всесоюзный конкурс на лучший проект телебашни, который выиграл киевский проектный институт, специализировавшийся на стальных конструкциях и предложивший ажурную металлическую башню наподобие башни Эйфеля в Париже . Заявка не вызвала энтузиазма у архитекторов, которым предстояло претворять проект в жизнь, а член конкурсной комиссии, специалист по железобетонным и металлическим конструкциям Николай Никитин выступил с неожиданным альтернативным предложением — выполнить башню из бетона . Подобный проект был успешно выполнен 2 годами ранее в , поэтому ко мнению Никитина прислушались, и инженеру дали возможность подготовить собственную заявку. Предложенная им конструкция была основана на наработках Юрия Кондратюка , автора нереализованного проекта Крымской ветряной электростанции на горе Ай-Петри , помощником которого Никитин работал в 1930-х годах. Кондратюк задумал бетонную конструкцию ветроэлектростанции тонкой и полой, а её прочность должны были обеспечивать стальные канаты под напряжением. В проекте Никитина предотвращение деформации и разрушения бетонного каркаса из отдельных круглых блоков также обеспечивали 149 натянутых тросов. Никитин утверждал, что разработал проект за 1 ночь, а прообразом конусообразного основания башни стала привидевшаяся инженеру во сне перевёрнутая лилия — цветка с крепкими лепестками и толстым стеблем. Впрочем, Никитин стал не первым, кто предложил подобное решение: в 1932 году популярный в Советском Союзе итальянский инженер Пьер Луиджи Нерви представил на один из конкурсов 300-метровую стройную башню, выраставшую из конусообразного основания и увенчанную металлической мачтой. Башня Никитина отличалась от проекта Нерви более длинным стволом и более широким основанием .

Строительство

Проект Никитина был утверждён, решениями Совета Министров СССР и Исполкома Моссовета генеральной проектной организации стал Государственный Союзный проектный институт Министерства связи СССР , разработка архитектурного решения была доверена институту «Моспроект», генеральным подрядчиком был назначен «Главмосстрой» [ ] . Никитин был назначен главным конструктором, вместе с ним работали инженеры Борис Злобин, Владимир Травуш, Виктор Ханджи и Моисей Шкуд , также выступивший в роли архитектора. Главным архитектором был назначен глава мастерской № 7 «Моспроекта» Леонид Баталов , также в разработке художественной стороны проекта приняли участие архитекторы Дмитрий Бурдин и Лев Щипакин . Строительство началось летом 1960 года ещё до окончательного утверждения проекта: в июле 1960 года на строительную площадку вышло СУ-60 треста «Строитель», в конце сентября в основание телебашни были заложены первые железобетонные блоки [ ] . Весной 1961 года строительство было приостановлено из-за сомнений в надёжности предложенного Никитиным фундамента неглубокого залегания от 3,5 до 4,6 метра — меньше, чем у стандартной заводской трубы. Инженер был уверен в своих расчётах, но согласился на увеличение основания на 1,5 метра в ширину и 2,25 метра в глубину. Также, по рекомендации автора штутгартской телебашни немецкого инженера Фрица Леонардта (de: Fritz Leonhardt), число опор было увеличено с 4 до 10. Окончательный проект Останкинской телебашни был утверждён 22 марта 1963 года, и работы возобновились, а последним изменением стало увеличение высоты с проектных 505 метров до 540 (с флагштоком) .

Законченный облик башне придали архитекторы. Они добавили арки между опорами, встроили под ствол башни остеклённый цилиндр, где разместились технические службы и студии прямого эфира, прорезали верхнюю часть конуса окнами-иллюминаторами, придав башне сходство с ракетой. На уровне 325-360 метров башня получила расширение размером с 10-этажный дом, где разместились оборудование, 3-этажный вращающийся ресторан и смотровая площадка, заимствованная из проекта телебашни в Штутгарте. На балконах и стволе башни разместились оборудование радиорелейных линий, передвижных телевизионных станций, радиотелефонной связи, объекты специальных служб и метеорологический комплекс . В ноябре 1967 года, на момент приуроченного к 50-летию Октябрьской революции торжественного открытия телебашни, работы не были завершены и было принято компромиссное решение: 4 ноября с башни впервые ушёл телевизионный сигнал, 5 ноября был торжественно подписан акт Государственной комиссии о сдаче в эксплуатацию первой очереди Аппаратно-студийного комплекса, в состав которого входила телебашня, а вторая очередь была сдана 26 декабря 1968 года. Только на поворот всех городских антенн в сторону новой телебашни потребовалось ещё около 2 месяцев. В 1969 году открылись смотровая площадка и ресторан . После завершения Останкинская телебашня стала самым высоким сооружением в мире. Постановлением Совета министров СССР она получила почётное звание «имени 50-летия Октября», а в 1970 году Никитин, Злобин, Шкуд, Бурдин и Щипакин были удостоены Ленинской премии в области науки и техники .

Происшествия

27 августа 2000 года на высоте свыше 400 метров от перенапряжения вспыхнули высокочастотные кабели, что привело к крупному пожару на Останкинской телебашне . Горение полиэтиленовой оболочки фидеров привело к быстрому распространению огня внутри ствола башни. Первые пожарные расчёты прибыли спустя 11 минут после возгорания и пытались остановить вертикальное распространение огня при помощи асбестовых полотен, но капли горящего полиэтилена проникали сквозь щели, образовывавшиеся из-за сложной формы внутренних конструкций башни. Из-за внутренней организации телебашни спасатели с оборудованием были вынуждены преодолевать подъём с 381 до 420 метров по узкой вертикальной металлической лестнице, непригодной для эвакуации, и задачей первых нескольких часов была защита от огня конструкций лифтов, которые использовались для спуска людей. В течение 27 августа огонь распространился до высоты 80 метров, в тушении пожара приняли участие 2400 человек, 269 единиц техники и 4 пожарных вертолёта. Борьба с огнём продолжалась более суток — до вечера 28 августа .

В пожаре полностью выгорели 3 этажа башни, 121 напряжённый стальной канат пришёл в негодность, были повреждены системы электроснабжения, связи. Скоростные лифты обрушились вместе с конструкциями, в одном из них погибли 3 человека: командир пожарного расчёта, поднимавшийся к очагу возгорания, лифтёр и слесарь-ремонтник. Из-за потери значительной части оборудования временно прервалось вещание основных телеканалов на Москву и Московскую область. В первые дни после пожара были объединены эфиры ОРТ и РТР , а программы НТВ частично выходили на ТНТ , частично — на пятом канале (телеканале «Культура») . Работа метровых каналов была полностью восстановлена к 4 сентября, части дециметровых — к 5 сентября, и ещё полтора года вещание было частично организовано через телецентр на Шаболовке и Шуховскую башню . Огнестойкость бетонного ствола башни позволила продолжить её эксплуатацию параллельно с реконструкцией в 2000-2007 годах. В 2009 году было возобновлено экскурсионное обслуживание гостей башни, в 2011 году вновь начала работу открытая смотровая площадка на высоте 340 метров, а ресторан «Седьмое небо» на высоте 328-334 метра, полностью уничтоженный пожаром 2000 года, открылся только в 2016 году .

Конструкция

Вертикальная панорама Останкинской телебашни

Лифтовые системы

Вход в лифтовой шлюз

Изначально в Останкинской телебашне стояли немецкие лифты R.Stahl. Во время пожара 2000 года из-за высоких температур практически все тросы всех лифтов лопнули, что послужило причиной их падения. В одной из кабин тогда находились 3 человека, из них никто не выжил.

4 новых лифта были произведены на заводе ThyssenKrupp в 2003 году, однако их установка была завершена только 21 ноября 2005. Также в здании установлен один служебный лифт Щербинского завода. Также ЩЛЗ был спроектирован один из двух лифтов, которые должны располагаться в антенной части телебашни. Лифты № 6 и 7, расположенные выше смотровой площадки и идущие до отметки ориентировочно 450 метров, на данный момент не работают, и, возможно, их восстановление и не планируется из-за того, что лифтовые шахты забиты кабелями и фидерами . На момент сентября 2017 года работают 5 лифтов: 4 скоростных лифта концерна ThyssenKrupp и один служебный Щербинского лифтостроительного завода .

Скоростные лифты имеют следующие характеристики: Два пассажирских:

  • Скорость — 7 м/с.
  • Грузоподъёмность — 1000 кг.
  • Количество остановок — 13.

Грузопассажирский:

  • Скорость — 7 м/с.
  • Грузоподъёмность — 1000 кг.
  • Количество остановок — 47.

Ресторанный:

  • Скорость — 4 м/с.
  • Грузоподъёмность — 500 кг.
  • Количество остановок — 9.

Машинные агрегаты скоростных лифтов установлены на отметках 360 и 364 метра. Скорость движения лифтов может автоматически уменьшаться по сигналам от датчиков, контролирующих амплитуду раскачивания башни. Также лифты оснащены уникальной системой, в которой осуществлена бесконтактная передача электроэнергии в кабину лифта за счёт индуктивной передачи энергии по принципу трансформатора. Для этого в шахте размещены элементы индуктивной передачи энергии, а на кабине закреплены токосъёмники.

Пожар 2000 года полностью уничтожил интерьеры «Седьмого неба», и его восстановление затянулось на 16 лет: сперва у проекта не было инвестора, а затем препятствием стали введённые после пожара требования МЧС России , по которым число одновременно находящихся на башне посетителей было ограничено 50 людьми. «Седьмое небо» возобновило работу в конце 2016 года .

Смотровые площадки

Вид через стеклянный пол смотровой площадки (высота ≈337 м)

Смотровых площадок для посетителей на башне три: на высотах 147 и 269 метров, о которых мало кто знает, и на высоте 337 метров, куда обычно поднимают экскурсантов и где находятся три ресторана «Седьмое небо». За 30 лет существования башни смотровую площадку и ресторан посетили свыше 10 миллионов гостей . В 1997 году на смотровой площадке был сделан стеклянный пол (впервые появился на башне в Торонто в 1994 году). Над закрытой площадкой находится открытая, доступ на которую открыт в хорошую погоду летом.

Медиафасад

Останкинская телебашня ночью

В 2014 году были смонтированы медиафасады (светодиодные экраны) на двух ярусах Останкинской телебашни: нижний уровень — на высоте 83-128 метров, второй уровень — на высоте 146-192 метра. Общая площадь поверхности экранов двух ярусов составила 3753 кв. м. Монтаж был выполнен для использования медиафасадов во время ежегодного фестиваля «Круг света» в октябре 2014 года . По окончании фестиваля было решено продолжить использование медиафасада для вечерней и праздничной иллюминации и для рекламных целей .

В культуре

  • Новогодний «Голубой огонёк » 1967/68 года был снят и посвящён новой телебашне.

Спорт

Концертный зал

Концертный зал Останкинской телебашни «Останкино» находится в здании экскурсионного корпуса, в котором находится дирекция Московского регионального центра ФГУП «Российская телевизионная и радиовещательная сеть ». Во время работы смотровой площадки концертный зал использовался как кинозал для демонстрации роликов об Останкинской башне, Останкино и телевидении. Сейчас в концертном зале «Останкино» проходят различные концерты, театральные представления, конференции, семинары и другие мероприятия.

партер: 360 амфитеатр: 392

Размер сцены: 18 × 9 × 8,5. Оснащена: антрактно-раздвижным занавесом, 7 механических подъёмов, три фермы сценического освещения, «Звёздное небо» на заднике сцены и трёх планах кулис.

Телеканалы, мультиплексы и радиостанции, передаваемые башней

Каждую неделю в ночь с понедельника на вторник с 1:45 до 6:00 вещание приостанавливается. На башне проводятся профилактические работы. Кроме того, у вещающих в аналоговом формате каналов производится дополнительное периодическое отключение на профилактику по установленному графику. Помимо этого, цифровые мультиплексы уходят на профилактику по своим графикам с 6 утра до 14 часов: первый мультиплекс — каждый 2-й вторник месяца, второй — каждую 3-ю среду, дополнительный — каждый 4-й четверг.

Телеканалы и мультиплексы

Телевизионные передатчики расположены на пятом этаже основания телебашни. Телевизионные передающие антенны занимают четыре антенные секции башни и расположены на высотах 389-421 и 454-523 метров. Несколько антенн (резервные и малой мощности) расположены на высоте 345-364 метров. Поляризация антенн — горизонтальная.

Владелец ФГУП «РТРС» (филиал — «Московский региональный центр»)
Застройщик СУ-60
Информация и фото на Emporis
Страница на SkyscraperPage
Медиафайлы на Викискладе
Телеканалы и мультиплексы, передаваемые башней
Телеканал или мультиплекс Частотный канал Мощность передатчика, кВт Высота подвеса антенны, м Радиус покрытия, км* Примечание
Матч! Страна 6 2 486 85 Вещание с 02.03.2019.
Че 23 10 420 100
Второй мультиплекс РТРС-2 24 10 400 90 DVB-T2 . Кодирование отсутствует. Вещание с мощностью 10 кВт начато 11.12.2013 в 10:10.
Канал Disney 29 10 420 100
Первый мультиплекс РТРС-1 30 10 400 90 DVB-T2. Кодирование отсутствует. Вещание с мощностью 10 кВт начато 19.03.2012 в 8:50.
Дополнительный мультиплекс 34 10 400 100 DVB-T2. Вещает с 15.01.2015. Кодирование отсутствует (кроме «Матч Премьер »).
ТНТ 35 5 478 95 Параллельно осуществляется вещание с радиотелевизионной башни «Октод ».
51 20 478 100
Первый мультиплекс РТРС-1 (дубль) 58 0,3 419 15 DVB-T2. Кодирование отсутствует. 4 потока PLP (на 30 ТВК 3 потока PLP). Вещание начато 03.06.2019. Ранее на частоте транслировался экспериментальный мультиплекс с одним каналом в формате UltraHD (разрешение 3840×2160, кодек HEVC, битрейт 30 Мб) (с 03. 08.2016 по 03.06.2019)
Супер 60 5 419 95
* Отмечена зона устойчивого приёма, общая зона приёма ещё больше, является приблизительной величиной, зависит от используемых телеприёмника, антенны и высоты подвеса последней.
Телеканалы и мультиплексы, ранее передаваемые башней
Телеканал или мультиплекс Частотный канал Мощность передатчика, кВт Высота подвеса антенны, м Радиус покрытия, км* Примечание
Первый канал 1 40 404 130 Стерео NICAM , телетекст , 14:9 letterbox , эталонные сигналы частоты и времени . Вещание прекращено 13.05.2019.
ТВ Центр 3 40 467 120 Стерео NICAM, телетекст, радиопрограмма для незрячих . Вещание прекращено 13.05.2019.
НТВ 8 40 486 105 Телетекст, субтитры .
Россия-1 11 60 497 120
360 Новости 25 10 454 110 Вещание прекращено 31.12.2019.
СТС 27 5 454 100 Вещание прекращено 15.04.2019.
Домашний 31 20 513 115 Вещание прекращено 15.04.2019.
Автомобильный мультиплекс 32 1,3 360 25 DVB-T . Вещание фактически прекращено в 2018 году, незадолго до отключения перешёл на открытое вещание.
Культура 33 20 513 115 Телетекст, субтитры. Вещание прекращено 15.04.2019.
Пятница! 38 10 454 110 Стерео NICAM. Вещание прекращено 15.04.2019.
Пятый канал 44 5 410 105 Телетекст. Вещание прекращено 15.04.2019.
ТВ-3 46 5 421 100 Вещание прекращено 15.04.2019.
РЕН ТВ 49 20 421 95 Вещание прекращено 15.04.2019.
Звезда 57 5 419 85 Вещание прекращено 15.04.2019.
* Отмечена зона устойчивого приёма, общая зона приёма была ещё больше. Она является приблизительной величиной, зависит от используемых телеприёмника, антенны и высоты подвеса последней.

Радиостанции

Все радиостанции транслируются в двух УКВ -диапазонах с ЧМ : 65,90-74,00 МГц (УКВ OIRT) и 87,5-108,0 МГц (УКВ CCIR). Радиовещательные УКВ-передатчики расположены на шестом этаже основания телебашни. Радиовещательные передающие антенны занимают одну антенную секцию башни и размещены на высоте 421-454 метров. Поляризация антенн — горизонтальная. На всех CCIR станциях, кроме «Орфея», передаются RDS -сигналы (в основном лишь название станции, частота и PTY-идентификатор).

Радиостанции, передаваемые башней
Название Частота, МГц Мощность, кВт Примечание
Радио России , Радио 1 66,44 10
Business FM 87,50 5,0
Ретро FM 88,30 5,0
Радио Jazz 89,10 5,0
Эхо Москвы 91,20 5,0 RDS-CT (время)
Коммерсантъ FM 93,60 5,0
Говорит Москва 94,80 5,0 RDS-CT
Rock FM 95,20 5,0 RDS-CT
Дорожное радио 96,0 5,0
Орфей 99,20 5,0
Радио Вера 100,90 5,0
DFM 101,20 10,0
Радио Монте-Карло 102,10 5,0
Радио Максимум 103,70 10,0
Русское Радио 105,70 10,0
Европа Плюс 106,20 10,0

Примечания

  1. Список самых высоких зданий и сооружений мира
  2. С 1974 г. и до обрушения в 1991 г. самым высоким сооружением в Европе была Варшавская радиомачта
  3. Андрей Хорошевский. Останкинская телебашня // 100 знаменитых символов советской эпохи. — М. : Фолио, 2006. — 512 с. — ISBN 966-03-3385-4 .
  4. Анна Броновицкая, Николай Малинин, Ольга Казакова. Москва. Архитектура советского модернизма 1955 — 1991 гг. Справочник-путеводитель. — М. : Garage, 2016. — С. 72-75. — 328 с. — ISBN 978-5-9905612-7-4 .
  5. История Останкинской телебашни (неопр.) . Дилетант (27 августа 2015). Дата обращения 20 декабря 2017.

Концертный зал “Королевский” расположен у подножия Останкинской телебашни. И если вы заинтересовались каким-либо проводимым в нем событием, то приобрести на концерт в КЗ Королевский билеты обязательно стоит. Он оснащен современным звуковым, световым и видео-проекционным оборудованием, позволяющим проводить семинары, конференции, презентации, корпоративные мероприятия, банкеты, фуршеты, концерты, театральные постановки и телевизионные съемки.

Зрительный зал уютный, камерный, рассчитанный на 752 места. Из них партер занимает 360 мест, а амфитеатр — 392 места. Купить билеты на КЗ Королевский обязательно стоит всем, кто обращает внимание на комфорт, так как бархатные сидения очень удобны и сцена хорошо просматривается с любого ряда.

Что касается афиши, то концертный зал “Королевский” открывает свои двери для концертов самых лучших исполнителей российской сцены. Наибольшее количество отзывов получили концерты Вики Цыгановой и Александра Чумакова. Помимо великолепной акустики и освещения, из дополнительного оборудования присутствует качественное лазерное шоу. Билеты на концерт в КЗ Королевский подарят яркие впечатления, поэтому их обязательно стоит приобрести с помощью сайта VipTicket.

Концертный зал у подножия Останкино

Помимо развлекательных событий в КЗ Королевский регулярно проводятся деловые саммиты, потому что многофункциональный зал идеально подходит для размещения гостей и установки специального оборудования. Кроме того, место проведения само по себе является престижным, так как Останкинская телебашня является самым высоким сооружением не только в России, но и в Европе.

И если там намечается выступление вашего любимого исполнителя, то стоит приобрести билеты в КЗ Королевский. Благодаря сервису VipTicket они будут доставлены в любой район Москвы и в любое удобное время. Вам совершенно нет никакой необходимости ехать в билетные кассы, потому что сделать заказ билетов в КЗ Королевский можно всего лишь за несколько минут по телефону или через интернет.

Концертный зал «Королевский» расположен в самом сердце телевидения и радиовещания — у подножья Останкинской телебашни. Сегодня концертный зал, рассчитанный на 750 зрителей и оснащенный современным звуковым и световым оборудованием, — одна из наиболее популярных площадок среди организаторов мероприятий различного формата: конференций, семинаров, презентаций, корпоративных мероприятий, концертов, спектаклей, телевизионных съемок, показов мод, фестивалей, различных шоу программ, фуршетов, банкетов и других мероприятий.

В 1999 году проведена реконструкция концертного зала, гримерных комнат, фойе, расположенного на двух этажах.

Концертный зал уютный, камерный — 750 мест: партер — 358 мест и амфитеатр — 392 места. Кресла бархатные, удобные, сцена хорошо просматривается с любого ряда.


Сцена: размер 18 х 9 х 8,5, оснащена антрактно — раздвижным занавесом, семь механических подъемов, раздвижной задник на большом экране. Одежда сцены — черный бархат: два задника, два плана кулис, две падуги.
Концертный зал оснащен современным звуковым и световым оборудованием, позволяющим решать широкий спектр задач от проведения концертов и театральных постановок до телевизионных съемок.

Звук:
Уникальная акустика — визитная карточка концертного зала. В ходе модернизации оборудования концертного зала была установлена акустическая и звукоусилительная система мирового лидера по производству и поставки звукового оборудования — компании «NEXO».

Звуковое оборудование концертного зала идеально подходит для проведения мероприятий различного формата: концерты, корпоративные мероприятия, презентации, семинары и конференции, шоу-программы и музыкально-драматические постановки.

Также для мероприятий в концертном зале предусмотрен проекционный экран с проектором 4х5 м, а также экран 3х4 м в фойе концертного зал.

Свет:
Для театральных и эстрадных постановок в концертном зале «Королевский» установлено 3 софита. Дополнительное освещение обеспечивается прожектором следящего света.

Для проведения шоу-концертов, оборудование зала может быть дополнено любой светотехникой для реализации шоу-проектов любой сложности.

Для демонстрации фильмов и презентационных материалов в концертном зале предусмотрено 2 проекционных экрана — 4х5 м, находится на заднике сцены в зрительном зале и 3х4 м, расположенный в фойе.

SkyscraperPage.com

База данных городов и зданий

Города по континентам

17 Торонто
Топ 10 городов
в нашей базе данных
# Highrises
Нью-Йорк 6,121 2,518
Сеул 2,284
Дубай 2,158
Токио 1,482
Гонконг Киев 1,265
Чикаго 1,238
Шанхай 1,234
Лондон 1,128
0
9108 9101
# Highr ises
Вильнюс 76
Чанчунь 20
Валенсия 41
Белем 8 54
Сан-Франциско 465
Город Синьчжу 89
Ставангер 14
Августа Город Цзяи 14

Сводная информация по базе данных
127,112 Структуры
7,154 Города

Телебашня

По рассказу Павла Герасимчука

Однажды нам нужно было создать промо-страницу с Останкинской башней для сайта «Открой Москву».

Как и в истории с Государственным историческим музеем, идея состоит в том, чтобы показать ключевые события в истории здания так, как будто все они произошли одновременно.

В отличие от страницы музея, страница башни расположена вертикально и должна быть очень длинной. Макет страницы подготовлен и утвержден.

События

Встреча с пресс-службой башни для обсуждения основных событий.

Отмечая все интересное на скетче. Одно важное условие — не зацикливаться на технических характеристиках башни и акцентировать внимание на событиях.Например, высота башни — это техническая характеристика, а визит Фиделя Кастро — событие.

Фото

Для начала нам нужно подготовить башню.

Нелегко сфотографировать такое высокое сооружение, чтобы убедиться, что оно остается в фокусе по всей длине. Одно из решений — делать снимки фрагментами с помощью длиннофокусного объектива.

Затем ретушируем фрагменты и собираем их в единую фотографию. Чем больше фрагментов мы используем, тем лучше конечный результат.

Мы вырезаем башню из фона с помощью растровой маски, используя функцию Color Range из палитры свойств.

Разметка режущей плоскости на поверхности по всей высоте башни и нанесение на нее особенно резкой тени.

Небо

Особое внимание к окружающей среде. Выбираем вариант номер шесть, но со значительным увеличением интенсивности заката у основания.

Шахта лифта

Башня готова, теперь можно приступить к добавлению событий.

Один из самых сложных фрагментов — четвертьфинальный вырез в центре башни. Он должен включать противопожарные преграды, шахту лифта и сам лифт.

Хорошо начинать с самых сложных частей, это значительно упростит работу над более простыми в дальнейшем.

Определение формы выреза, определение объема основной ниши

Размещение шахты лифта с опорами

Добавляем детали к валу, подвешиваем шнур питания

Добавление круглой противопожарной преграды

Устройство освещения

Оценка положения лифта

Секции вала расположены правильно, чтобы обеспечить правильную перспективу.

Пора добавить текстуры внутренней части башни. Поиск подходящей фотографии, ретушь и размещение на поверхности.

Детализация участков шахты лифта.

Чертеж ниши

Разбивка ниши на сегменты, навешивание лифта

Включение света

Позже мы обнаруживаем чертежи башни, раскрывающие ее внутреннюю структуру.

Внесение исправлений: шахта скоростного лифта перемещена ближе к центру; мы получаем четкое представление о том, где находится пожарная лестница, куда решаем разместить бегунов, которые до недавнего времени принимали участие в соревнованиях по скоростному лазанию.

Сейчас лифт на месте

Вырубка ствола под пожарную лестницу

По лестнице, ведущей на седьмой этаж студии. Исправляем геометрию.

Крепление лестницы

Добавление спортсменов

И другие бегуны

В центре вала башни расположена смотровая площадка.Оказывается, он находится на высоте 85 метров (278 футов).

Делаем набросок

Добавляем намек на дверь лифта и пожарную лестницу

Первые посетители фотографируются

Центральная часть ограждения вырезана для обозрения туристов

Толпа растет

Сегмент закончен

Количество мероприятий увеличилось, а значит, вырез в башне вырос в высоту.

Этапы рисования четверти в разрезе:

Дисплей

На башне установлен светодиодный дисплей, состоящий из множества светящихся элементов. Чтобы показать это, нам просто нужно подготовить маску, которая изменила бы отображаемое изображение.

Подготовка шаблона маски в Illustrator.

Сгибание точечного полотна в соответствии с формой башни

Создание выделения

Маска на основе выбора

Рисование направляющих

Регулировка светодиодной сетки по направляющим

Активация дисплея

У нас появилась идея оживить дисплей, создав иллюзию вращающегося изображения. Подача технологу маски, способной показать любую картинку.

Помимо светодиодов, маска включает отражения от башенных конструкций.

Точечная маска для дисплея

Оперативный дисплей

Строительство

Обнаружение в архиве фотографии строительства основания башни. Показать это на сайте — амбициозная и интересная задача.

Примерка фрагмента затвора на башне

Использовать фотографию как основу, так как трудно разобрать, что на ней изображено.В основании конструкции находится круглый диск, с этого и начнем.

Использование эффекта Extrude & Bevel в Illustrator для создания диска.

На внешней стороне башни проводится направляющая линия по линии отделки плитки.

Направляющая используется для регулировки угла подготовленной конструкции

Колесо повернуто на несколько углов.Для увеличения детализации в настройках Extrude & Bevel

добавлена ​​бухта.

Конструкция расположена у основания башни

Время для полигональной структуры. Фигура нарисована и выровнена в соответствии с перспективой. Одновременно добавляем направляющие линии для сетчатой ​​структуры.

Появляется труба шахты лифта

На трубку нанесена текстура.Цветовой тон конструкции выравнивается

Только левая часть башни будет «построена», правая часть останется нетронутой

Появляется намек на освещение. Плоскость разреза сдвинута на пару градусов вправо

Далее чертим и устанавливаем арматурную сетчатую конструкцию. Большинство геометрических элементов лучше всего создавать в Illustrator, так как при необходимости вносить изменения намного проще.


Структура заполнена дубликатами сетки

Нечетные сектора заполнены сплошной сеткой

Продолжая все вокруг башни

Добавление объема к армирующей конструкции, делая основу непрозрачной там, где это необходимо

Один из секретов построения точного изображения — использование достаточного количества направляющих линий.Только будьте осторожны, чтобы не запутаться в таком большом количестве из них.

Добавление строительных лесов к опорам.

Рисование эскизов с использованием фигур

Добавление перил и тени

Детализация деревянной текстуры

Пора вернуться к балкам внутренней конструкции. Вокруг шахты лифта — многоугольное колесо. Подобно предыдущему диску, мы используем эффект Extrude & Bevel на колесе и помещаем его на место.

Добавление балок. Регулировка цвета и грубое освещение.

Было бы упущением не позаимствовать кран с исторической фотографии. В одной из статей мы находим иллюстрацию с подписью, где упоминается модель крана. С его помощью можно найти множество полезных материалов.

Чтобы определить точную перспективу, мы прибегаем к традиционному методу использования эллипсов, умных объектов, описывающих прямоугольные формы.

1. Построение эллипса с размерами, соответствующими уровню над горизонтом

2. Рисование круга, описывающего квадрат

3. Форма помещается внутри эллипса

4. И повернут на необходимый градус

5. Форма размещена на фото крана

.

Используя наш рабочий процесс, теперь мы можем легко нарисовать кран.В его дизайне много повторяющихся элементов, которые можно легко воспроизвести в Illustrator с помощью инструмента Blend.

Последний штрих в строительном сегменте — это рабочие и заднее освещение заката, которое позволяет нам не добавлять слишком много деталей к крану и балкам башни.

Основные этапы чертежа строительства основания башни.

В настоящее время башня переходит к технологу, так как большая часть работ уже завершена. Единственный вопрос, который остается, — это количество иллюстрированных фактов, которые можно добавить в любой момент.

Новые интересные события, которые приходят из пресс-службы или которые мы находим в Интернете, рисуются и сразу же отправляются технологу.

Олимпийский медведь

Фидель Кастро в гостях у башни

Архитектор с делегацией

Автомобиль с антенной частью

Спутников

BASE-прыгуна, которые составляют рекорд по количеству людей, одновременно прыгающих с вышки

Основные этапы розыгрыша огня:

Фейерверк

При работе с такой длинной вертикальной иллюстрацией важно убедиться, что на каждом экране есть яркий и привлекательный элемент. Такое ощущение, что вокруг лифта не хватает графики. Элегантный способ решить эту проблему — добавить фейерверк.

Шаблоны искр отрисовываются в Illustrator. Готовим простые кисти для их рисования. Чем больше кистей, тем больше будет разных форм и тем разнообразнее и интереснее получится окончательный рисунок.

Работа над «телом» фейерверка искра за искрой. Сначала левая часть.

Теперь право.

Искры передаются в основную сцену в Photoshop как смарт-объекты.

Один за другим добавляются фильтры и эффекты, позволяющие добиться необходимого уровня реалистичности.

Дым от костра на вершине башни идет вправо, а это значит, что ветер дует влево. Это также должно быть отражено в фейерверке, если немного сместить направление искры вправо.

Изменение векторной части

Возвращение фильтров, влияющих на смарт-объекты, на

Последний штрих — добавление линейных фоновых иллюстраций.

Добавление текста на обоих языках к иллюстрации.

Решаем остановиться на более лаконичном дизайне.

Башня готова. Отправка всех элементов технологу.

Русские потушили пожар в гигантской радиовещательной башне

Вадим Романчик, 36-летний банкир, живущий с женой и дочерью в тростниковой тени башни, сказал, что очень близко отозвался о пожаре. «Моя жена родилась здесь в 1965 году, а я переехал сюда в 72-м», — сказал он сегодня.» Эту башню можно рассматривать как один из символов Москвы. Я с гордостью могу сказать, что живу здесь, и если он перестанет существовать, это будет большая потеря.

» Я не хочу, чтобы он упал. Но они не могут так оставить ».

Хотя пожар на короткое время отключил телевидение по всей стране, его последствия в основном ограничились Москвой, где подавляющее большинство телезрителей полагаются на эфирное вещание, а не на более дорогое кабельное программирование.

Сегодня никто не казался уверенным в судьбе 51 400-тонной башни.

Дизайнер башни Николай Никитин разделил день рождения с Гюставом Эйфелем из Франции, башня которого была чуть больше половины ее высоты. Г-н Никитин часто говорил, что его работа выдержит стихию не менее 300 лет. Но он явно думал о ветре и дожде, а не о пожаре.

В то время как бетонные кольца, составляющие каркас башни, сегодня казались структурно неповрежденными, 80 из 149 высоковольтных стальных тросов расплавились или покоробились от жары. Тросы удерживают башню в вертикальном положении, так же как некоторые детские игрушки можно поднять, натянув за эластичный шнур, и они делают ее упругой и гибкой на ветру.

Инженеры заявили, что конструкция была построена таким образом, чтобы выдержать нанесенный ущерб, но правительственные чиновники также заявили, что ее ремонт будет стоить сотни миллионов долларов — деньги, которые эта страна не может себе позволить.

Эдуард Сагалаев, президент Национальной ассоциации телерадиовещателей России, сегодня произнес панегирик, говоря о пожаре, сказав радио «Эхо Москвы», что башня «была уникальным сооружением».

не говорите в прошедшем времени », — сказал собеседник. «Это вызывает у вас забавное чувство».

Но г-н Сагалаев ответил: «К сожалению, приходится говорить в прошедшем времени. Если она не рухнет, сомневаюсь, что она сможет выполнять свои функции ».

Незаконченная телебашня — достопримечательность Екатеринбурга

Хотя достопримечательностью Екатеринбурга считается Храм на Крови, построенный на месте убийства царя, в городе есть еще одно известное сооружение — недостроенная телебашня, она же Веселая башня или Башня самоубийц.Теперь это символ советского Свердловска.

Строительство башни началось в 1981 году. План был амбициозным: возвести памятник технического прогресса, который стал бы самой высокой телебашней в азиатской части евро-азиатского континента высотой 440 метров, с рестораном и рестораном. смотровая площадка. Технологических причин для строительства такой башни не было, но она должна была сделать заявление, как Останкинская телебашня в Москве.

В 1991 году башня была только наполовину завершена (220 м), но с распадом СССР проект был остановлен. Незащищенная строительная площадка была обнаружена как игровая площадка для бейсджамперов со всей Европы. На вершину можно было подняться по левым строительным лесам внутри башни. В те времена, в 90-е годы, башню называли «башней самоубийц». Официально три человека погибли в результате несчастных случаев или самоубийства на башне, но горожане говорят, что их было больше двадцати. С тех пор строительная площадка была закрыта, а недостроенная башня стала бельмом на глазу в окружении новых сияющих небоскребов.

В 2005 году, когда в центре строили небоскребы

В 2007 году городские власти инициировали конкурс инвесторов на достройку башни.Будущим инвесторам разрешили построить культурно-развлекательный центр с гостиницей и конференц-залами. Но начавшийся в 2008 году экономический кризис заставил европейских инвесторов передумать.

Будущее башни неясно. Между тем, горожане привыкли, и это хорошая отметка при поиске направления. Что касается меня, то я был бы очень огорчен, если бы башню снесли. Есть что-то символичное, красивое даже в этой серой недостроенной постройке, которая напоминает мне Свердловск, город, в котором я родился.

8 марта -го местный бейсджампер Ратмир спрыгнул с вышки с парашютом и приземлился возле цирка с цветами для своей невесты. Он получил на это официальное разрешение. Посмотреть его видео можно здесь: http://www.e1.ru/news/spool/news_id-345421-section_id-124.html

шт. Если пролистать эту страницу вниз, то в самом низу вы увидите вершину недостроенной телебашни 😉

Подобные сообщения:

Сколько на самом деле стоит метр Останкинской телебашни

История 12.02.20 общ.wikimedia.oldscholl по сути, это метровая Останкинская телебашня

строительство передающей Всесоюзной радиотелевизионной станции. 50 лет Октября »фактически началось в 1960 году и закончилось в 1967 году — в год пятидесятой годовщины Октябрьской революции. Следующие 11 лет «Останкино» носило титул самого высокого здания в мире.

железобетонных конструкций общим весом 32 тысячи тонн построено по заказу Минкомсвязи.Во многом проект был «имиджевым» и на вопросы престижа, как всегда, денег в Советском Союзе не жалели. Основным официальным источником информации о проектировании и строительстве является книга «Останкинская телебашня», изданная в 1971 году дизайнером Николаем Никитиным. Однако, описывая мельчайшие технические детали, автор тщательно избегал финансовых вопросов.

Судить о стоимости объекта можно только косвенно, по приложению «Основные технико-экономические показатели Останкинской телебашни и объем выполненных работ по ее возведению».Исходя из текущей среднерыночной цены кубометра бетона в 30 тысяч рублей, цена только основного материала была не менее 1 миллиарда (в сегодняшнем денежном выражении). С учетом сложностей и многократного повышения оценок можно предположить, что «без начинки» Останкинской башни стоит не менее 3 млрд рублей.

При оценке стоимости оборудования необходимо учитывать, что большая часть оборудования станции, установленного в советское время, вышла из строя 27-28 августа 2000 года.Огонь, начавшийся на высоте 460 метров, сжег несколько этажей. В результате пожара были уничтожены кабели, электрическая подстанция, лифты и около 120 предварительно напряженных стальных тросов весом в несколько десятков тонн. Пострадали цепочка поставок и коммуникации. В СМИ ущерб, нанесенный объекту, первоначально оценивался в «сотни миллионов долларов». Государственный центр радио и телевидения запросил у государства на реконструкцию 60 миллионов долларов по сегодняшнему курсу 3,8 миллиарда рублей.

на самом деле, однако, как писал в 2011 году сайт comnews.ru с 2000 по 2013 год ориентировочная стоимость работ по реставрации и реконструкции башни составила около 6,7 млрд рублей. Несмотря на последующие корректировки, эти данные можно считать актуальными с учетом инфляции и того факта, что общая стоимость работ не названа официально. Программа финансировалась из федерального бюджета Минкомсвязи и из внебюджетных источников. В частности, в Останкинскую башню вложили деньги, предусмотренные на реконструкцию Шуховской башни.Большая часть средств пошла на приобретение оборудования и его установку.

Суммируя стоимость строительства 1960-67 годов и реконструкции 2000-2013 годов, можно увидеть стоимость Останкинской башни. Конечно, это не рынок и не учитывается амортизация. Однако можно предположить, что в пересчете на сегодняшние деньги народы СССР и России потратили на башню 9,7 млрд рублей. Кстати, эта цифра близка к альтернативной оценке. До реконструкции 2000 года газета «Коммерсантъ» подсчитала, что строительство с нуля новой Останкинской башни обойдется в 148 миллионов долларов.По сегодняшним меркам это 9,4 миллиарда рублей. Таким образом, метр Останкинской телебашни стоит примерно 17,5 миллиона рублей.

Отметим, что недостроенную Екатеринбургскую телебашню высотой 220 метров в 2017 году власти пытались продать за 653 миллиона рублей — около 2,9 миллиона рублей за метр, т. е. в 6 раз дешевле Останкинской. Однако покупателей не нашлось, поэтому в 2018 году объект снесли. Останкинскую башню если и ждет аналогичная участь, то скоро.По замыслу дизайнеров, он может прослужить москвичам не менее 300 лет.

Тимур Сагдиев

Источник:
© Русская Семерка

Рекомендуемая статсаласка… Поделиться: Комментарии Комментарии к статье «Сколько на самом деле стоит метр Останкинской телебашни» Авторизуйтесь, чтобы оставить комментарий! br>
Поделиться в Tumblr

Телебашня из бумаги. Макет Останкинской телебашни из бумаги TV Tower Technology 3

Одно из самых известных и удивительных чудес света современности, посмотреть на которое стекаются тысячи людей со всех стран и континентов, — это изящная и стройная Эйфелева башня. Башня.Изображения и сувениры с его изящными формами можно купить, путешествуя по Парижу. Однако при желании каждый может создать себе небольшую башенку, вооружившись лишь листком бумаги. Так как же сделать Эйфелеву башню из бумаги?

Возможные варианты

Надо сказать, что мастера придумали множество способов создания настоящих произведений искусства. Эйфелеву башню из бумаги можно сложить в технике оригами, а также собрать и склеить из заранее подготовленного макета. В последнем случае вам понадобится не только лист цветной или белой бумаги, но и ножницы с клеем.

Подготовка к работе

Как сделать Эйфелеву башню из бумаги? Вам нужно взять квадратный лист, белый или цветной, как вам больше нравится. Желательно, чтобы его ширина и длина были равны тридцати пяти сантиметрам. Лист нужно вывернуть к себе наизнанку и согнуть пополам к себе. Теперь, когда складка готова, можно развернуть лист и приступить к основной части.

Как сложить вышку?

Сначала верхний лист сгибается пополам, затем то же самое со всеми его частями.То есть каждый квадрат, полученный после предыдущей операции, в свою очередь складывается пополам. Так следует продолжать до тех пор, пока из листа не получится тридцать два горизонтальных отрезка, совершенно одинаковых и ровных. Все образовавшиеся складки необходимо тщательно прогладить. Затем листок разворачивается так, чтобы линии сгиба оказались вертикалями. Как сделать дальше Эйфелеву башню из бумаги? Проделайте то же самое со всеми квадратами, на этот раз добавив горизонтальные линии. В результате получается много очень маленьких ячеек.

Складки и отметки

Следующим шагом будет создание «этажей» башни.Сначала загибается и отрезается самый верхний край листа. Не пригодится. Затем его загибают и таким же образом отрезают бортик. Если все сделать правильно, то получится квадрат с разметкой со стороной тридцать один сантиметр. Его следует сложить дважды по диагонали, создав таким образом центральное пересечение всех складок. Лист кладут на стол лицевой стороной вниз, а по нижнему краю полоска из семи с половиной сегментов загибается на себя. Точно такой же сгиб делается через три сегмента, а затем все повторяется уже на вершине квадрата и на всех остальных сторонах.

Башня складывается

Как сделать Эйфелеву башню из бумаги, когда все разметки готовы? Вам нужно найти на листе центральный большой квадрат, соединяющий все диагональные складки. На его основе сейчас формируется одна из основных форм оригами — так называемая бомба.

То есть все стороны нужно приподнять и соединить, получив наверху плоский квадрат. База готова. Следующий этап — сгибание фигуры гармошкой. Именно для этого были сделаны отдельные отрезки.Так складываются все основные углы башни. Их нужно завернуть внутрь, чтобы четче обозначить форму. Вершина остается вертикальной. То же самое проделываем и со средним уровнем, о котором нужно помнить, чтобы он был немного шире шпиля.

Самый низкий уровень и отключение

Тщательно прогладив все складки, можно переходить к основанию фигурки. Он самый широкий. Все края складок и нижние углы загнуты кверху так, чтобы получились четыре «ножки» башни и изящные арки между ними.Все, работа готова. Фигуру можно оставить такой или раскрасить, оклеить цветами или посыпать блестками.

Башня по шаблону

Эйфелева башня из бумаги, шаблон которой вы можете нарисовать самостоятельно или скопировать с картинки, также можно собрать ножницами и клеем. Нужно вырезать четыре одинаковые стороны, оставив припуски для клея, все тщательно приклеить, дождаться высыхания клея. Все, вышка готова.

  • Дом
  • Гараж
  • Водонапорная башня
  • Альков
  • Страница 7 из 7

    Одно из самых интересных построек современности — телебашня в Останкино.Одним из ее авторов был ученый Н.В. Никитин. С давних времен люди стремились построить такое сооружение, которое поражало бы своими размерами и, прежде всего, высотой. Всем известно выражение «вавилонское столпотворение». Он возник из библейской легенды о попытке построить в Вавилоне башню до неба, чтобы добраться до Бога. Разгневанный бог «спутал» языки людей, они перестали понимать друг друга, и строительство остановилось.

    Это миф, в котором выражена мечта человечества, но были здания, поражавшие современников своим величием и красотой, известные нам как семь чудес света.Одна из них, седьмая, дошла до наших дней — это пирамиды Египта … Самая высокая из них — пирамида Хеопса, построенная в 28 веке. Э., Достиг высоты 147 м. Сейчас его высота уменьшилась на 10 м из-за наступления песков. Остальные шесть чудес не сохранились.

    Первое чудо — висячие сады Семирамиды в Вавилоне. Было построено 14 одинаковых комнат, наверху которых были террасы с землей, где росли красивые цветы и деревья. Второе чудо — храм Артемиды в городе Эфес.Артемидия поджег тщеславного Герострата, жаждущего прославиться. Его имя стало нарицательным. Храм отреставрировали, но позже он разрушился не без участия завоевателей. Третье чудо — статуя Зевса Олимпийского. Он был деревянным и покрыт золотом, слоновой костью и драгоценными камнями … Сгорел во время пожара. Четвертое чудо — могила царя Мавсола (Мавсол), отсюда и слово «мавзолей», исчезла в 15 веке, простояв 19 веков.Пятое чудо — 70-метровая статуя Гелиоса, бога солнца, покровителя города Родос. Он стоял у входа в гавань. Колосс Родосский (так называется статуя) рухнул в результате землетрясения. Шестое чудо — маяк на острове Форос (Фадос) в Александрии, высота которого составляла 180 м.

    С тех пор прошло много веков, творения рук человеческих рухнули, осталось только выражение «семь чудес света», которое теперь означает нечто удивительное и необыкновенное.Но люди никогда не оставляли мысли строить все выше и выше. И такие структуры были созданы. Их строят и сегодня. Это делается не для того, чтобы увлечься высотой, а продиктовано практической необходимостью экономии земельной площади.

    В 1889 году в Париже была построена знаменитая ныне Эйфелева башня, высота которой вместе с флагштоком составляет 312,8 метра. Он был назван в честь своего создателя Гюстава Эйфеля. В 1967 году завершилось строительство самого высокого на то время сооружения на планете — радио- и телебашни в Останкино.
    Это поистине чудо инженерной мысли. Его конструктивное решение необычно. Он напоминает ствол дерева или стебель растения. И не только внешне. Башня представляет собой железобетонную трубу, по периферии которой натянуты стальные тросы, чтобы она не раскачивалась. Башня не боится ветров. Такой дизайн есть у многих представителей растительного мира.

    Для макета используется лист цветной (серой или другого цвета) глянцевой бумаги. Вырежьте из нее полосу шириной до 120 мм, возьмите ее за нижний угол и, постепенно скручивая материал, сделайте заготовку так, чтобы получилась трубка, расширяющаяся вниз.Верхнее отверстие должно быть диаметром не более 4 мм (в него вставляется пустой стержень от шариковой ручки), нижнее отверстие диаметром до 25 мм. Абсолютная точность здесь не нужна, так как не имеет принципиального значения. Для получения такой заготовки желательно предварительно провести несколько пробных операций. Когда деталь подготовлена, то ее конец приклеивают (рис. 14, а — г). Следует отметить, что пропорции и масштаб в данной раскладке не согласованы, это связано с использованием стандартного материала и возможностями детей младшего школьного возраста.

    Для макета был взят стандартный лист, длина которого не превышает 300 мм, а также использованный стержень от шариковой ручки, позволяющий без труда составить макет младшим школьникам.

    Если Вам необходимо изготовить более точное изделие, Вы можете самостоятельно разработать проект, исходя из общих принципов конструкции и основных размеров телебашни. Диаметр основания 60 м, нижняя, расширяющаяся часть имеет высоту 63 м, на этой отметке диаметр башни 18 м, бетонная шахта 385 м, вот основание антенны, диаметр из них 8 м, смотровая площадка находится на высоте 337 м, общая высота 533 м.На этом материале можно разговаривать с детьми.

    Когда ствол подготовлен, сделайте нижнюю коническую часть. Для этой детали берут плотную бумагу для рисования, на которой делают разметку трех полукругов (R 1 — 25 мм, R 2 — 70 мм, R 3 — 90 мм), затем вырезают половину круга и делают вырез на это в центре (рис. 14, д). Заготовку, чтобы она свернулась калачиком, натягивают по краю линейки. Закатываем, придерживая конус руками, вставляем внутрь ствол башни, регулируя размер отверстия по трубе ствола.Нижние части конуса и ствола должны совпадать, то есть отверстие конуса должно быть сделано так, чтобы ствол в него плотно входил. Затем делают отметку карандашом, снимают заготовку и склеивают деталь (рис. 14, д — ж).

    На широкой части конуса наносятся метки, разделяющие круг на восемь частей, на расстоянии 5 мм от них с обеих сторон, и делаются надрезы по ранее проведенной линии. На конусе получается восемь опор, каждая из которых по 10 мм в основании. Рис. 14, з, и эти операции показаны на виде снизу.

    Затем ствол башни вставляется в отверстие конуса. Конструкция макета достаточно устойчива, держится без клея. После этого делается антенна. Берут от шариковой ручки пустой стержень, оборачивают тонкой бумагой, приклеивают полоску и вставляют заготовку в верхнее отверстие вышки. Деталь можно закрепить на клей. Если отверстие узкое, антенна держится без клея. Затем берут серпантин и делают дополнительные элементы макета. На стыке конца вышки и начала антенны наматывают рядом три кольца, на стволе — по одному.В заключение закончите фломастером (рис. 14, к — м).

    Одно из самых интересных построек современности — телебашня в Останкино. Одним из ее авторов был ученый Н.В. Никитин. С давних времен люди стремились построить такое сооружение, которое поражало бы своими размерами и, прежде всего, высотой. Всем известно выражение «вавилонское столпотворение». Он возник из библейской легенды о попытке построить в Вавилоне башню до неба, чтобы добраться до Бога.Разгневанный бог «спутал» языки людей, они перестали понимать друг друга, и строительство остановилось.

    Это миф, в котором выражена мечта человечества, но были здания, поражавшие современников своим величием и красотой, известные нам как семь чудес света. Одна из них, седьмая, дошла до наших дней — это египетские пирамиды. Самая высокая из них — пирамида Хеопса, построенная в 28 веке. Э., Достиг высоты 147 м.Сейчас его высота уменьшилась на 10 м из-за наступления песков. Остальные шесть чудес не сохранились.

    Первое чудо — Висячие сады Вавилона. Было построено 14 одинаковых комнат, наверху которых были террасы с землей, где росли красивые цветы и деревья. Второе чудо — храм Артемиды в городе Эфес. Артемидия поджег тщеславного Герострата, жаждущего прославиться. Его имя стало нарицательным. Храм отреставрировали, но позже он разрушился не без участия завоевателей.Третье чудо — статуя Зевса Олимпийского. Он был сделан из дерева и покрыт золотом, слоновой костью и драгоценными камнями. Сгорел во время пожара. Четвертое чудо — могила царя Мавсола (Мавсол), отсюда и слово «мавзолей», исчезла в 15 веке, простояв 19 веков. Пятое чудо — 70-метровая статуя Гелиоса, бога солнца, покровителя города Родос. Он стоял у входа в гавань. Колосс Родосский (так называется статуя) рухнул в результате землетрясения.Шестое чудо — маяк на острове Форос (Фадос) в Александрии, высота которого составляла 180 м1.

    С тех пор прошло много веков, творения рук человеческих рухнули, осталось только выражение «семь чудес света», которое теперь означает нечто удивительное и необыкновенное. Но люди никогда не оставляли мысли строить все выше и выше. И такие структуры были созданы. Их строят и сегодня. Это делается не для того, чтобы увлечься высотой, а продиктовано практической необходимостью экономии земельной площади.

    В 1889 году в Париже была построена знаменитая ныне Эйфелева башня, высота которой вместе с флагштоком составляет 312,8 м. Он был назван в честь своего создателя Гюстава Эйфеля. В 1967 году было завершено строительство самого высокого на то время сооружения на планете — радио- и телебашни в Останкино2 (столбец Табл. II). Это поистине чудо инженерной мысли. Его конструктивное решение необычно. Он напоминает ствол дерева или стебель растения. И не только внешне.Башня представляет собой железобетонную трубу, по периферии которой натянуты стальные тросы, чтобы она не раскачивалась. Башня не боится ветров. Такой дизайн есть у многих представителей растительного мира3.

    Для макета используется лист цветной (серой или другого цвета) глянцевой бумаги. Отрежьте из нее полосу шириной до 120 мм, возьмите ее за нижний угол и, постепенно скручивая материал, сделайте заготовку так, чтобы получилась трубка, расширяющаяся вниз. Верхнее отверстие должно быть диаметром не более 4 мм (в него вставляется пустой стержень от шариковой ручки), нижнее отверстие диаметром до 25 мм.Абсолютная точность здесь не нужна, так как не имеет принципиального значения. Для получения такой заготовки желательно предварительно провести несколько пробных операций. Когда деталь подготовлена, то ее конец приклеивают (рис. 14, а — г). Следует отметить, что пропорции и масштаб в данной раскладке не согласованы, это связано с использованием стандартного материала и возможностями детей младшего школьного возраста.

    Для макета был взят стандартный лист, длина которого не превышает 300 мм, а также использованный стержень от шариковой ручки, позволяющий без труда составить макет младшим школьникам.

    Если вам необходимо изготовить более точное изделие, вы можете самостоятельно разработать конструкцию, используя общий принцип построения и основные размеры телебашни. Диаметр основания 60 м, нижняя, расширяющаяся часть имеет высоту 63 м, на этой отметке диаметр башни 18 м, бетонная шахта 385 м, здесь расположена база антенны, диаметр которой 8 м. , смотровая площадка находится на высоте 337 м, общая высота 533 м. На этом материале можно разговаривать с детьми.

    Когда ствол подготовлен, сделайте нижнюю коническую часть. Для этой детали берут плотную бумагу для рисования, на которой делают разметку трех полукругов (Ri-25 мм, R2-70 мм, R3-90 мм), затем вырезают половину круга и делают вырез в центре (рис. 14, г). Заготовку, чтобы она свернулась калачиком, натягивают по краю линейки. Закатываем конус, придерживая руками, вставляем внутрь ствол башни, регулируя размер отверстия по трубе ствола. Нижние части конуса и ствола должны совпадать, то есть отверстие конуса должно быть сделано так, чтобы ствол в него плотно входил.Затем делают отметку карандашом, снимают заготовку и склеивают деталь (рис. 14, д — ж).

    На широкой части конуса наносятся метки, разделяющие круг на восемь частей, на расстоянии 5 мм от них с обеих сторон, и делаются надрезы по ранее проведенной линии. На конусе получается восемь опор, каждая из которых по 10 мм в основании. Рис. 14, з, и эти операции показаны на виде снизу.

    Затем ствол башни вставляется в отверстие конуса. Конструкция макета достаточно устойчива, держится без клея.После этого делается антенна. Берут от шариковой ручки пустой стержень, оборачивают тонкой бумагой, приклеивают полоску и вставляют заготовку в верхнее отверстие вышки. Деталь можно закрепить на клей. Если отверстие узкое, антенна держится без клея. Затем берут серпантин и делают дополнительные элементы макета. На стыке конца вышки и начала антенны наматывают рядом три кольца, на стволе — по одному. В заключение закончите фломастером (рис.14, к-м).

    Берлинской телебашне — 50 лет | Культура | Репортажи об искусстве, музыке и образе жизни из Германии | DW

    Телебашня со своей легендарной сверкающей сферой возвышается над некогда разделенным городом, который был воссоединен с 1990 года. Фернзехтурм высотой 365 метров (1198 футов) на Александерплац в Восточном Берлине был почти на 220 метров выше, чем Запад. Берлинская телебашня Funkturm в Берлинском выставочном центре.

    Когда в октябре 1969 года была завершена Фернсехтурм, это была вторая по высоте телебашня в мире после Останкино в Москве (537 метров).Построенные впоследствии телебашни, например, в Токио, Гуанчжоу, Торонто, Шанхае, Тегеране или Куала-Лумпуре, с тех пор побили рекорды того времени.

    Глава восточногерманского государства Вальтер Ульбрихт торжественно открыл здание в ознаменование 20-летия основания ГДР 3 октября 1969 года. Здание стало демонстрацией мощи коммунистического государства. Башня действительно была шедевром инженерной мысли — это были готовы признать даже западногерманские специалисты.

    Видение будущего

    «Берлинская телебашня на Александерплац была воплощением восточного модернизма», — говорит эксперт по архитектуре Бен Каден.Он был частью современного ансамбля, простирающегося от Карл-Маркс-Аллее до Александерплац. «Речь шла о явном проявлении превосходства социализма», — добавляет Каден.

    Карл-Маркс-Аллее был монументальным социалистическим бульваром, который служил флагманом строительных проектов Восточной Германии.

    Другой восточногерманский памятник: Мировые часы на Александерплац

    Своими впечатляющими Мировыми часами Урания государство ГДР также хотело продемонстрировать, что время на стороне социализма.Мировые часы со скульптурным изображением Солнечной системы также были построены на площади Александерплац и открыты всего за несколько дней до соседней телебашни, 30 сентября 1969 года. Часы, разработанные Эрихом Джоном, отображают названия 148 крупных городов. и время суток в этих разных местах.

    Достопримечательность Берлина

    Первоначальный план состоял в том, чтобы построить телебашню на холмах Мюггельберген, но затем она должна была стоять на пути переулка центрального аэропорта Шенефельд, поэтому от этой идеи отказались.

    В бетонной башне расположены три лифта, трубы и множество кабелей. Аварийная лестница насчитывает 936 ступенек. Ежедневно лифты поднимают на вершину конструкции 4500 человек — 1,6 миллиона в год.

    В сфере есть вращающийся ресторан, где туристы могут открыть для себя немецкую столицу с высоты. С момента его строительства 60,9 миллиона человек наслаждались видами с Fernsehturm.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей столицы Германии

      Берлинская телебашня

      Власти ГДР открыли телебашню на Александерплац 3 октября 1969 года.На высоте 368 метров (1207 футов) он был виден издалека и должен был свидетельствовать о «торжестве коммунизма». Сейчас башня — одна из самых популярных достопримечательностей города. Ежегодно около 1 миллиона посетителей наслаждаются великолепным видом на воссоединенный Берлин без границ.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей немецкой столицы

      Бранденбургские ворота

      Когда в 1791 году были открыты Бранденбургские ворота, это были лишь одни из многих городских ворот, правда, очень красивых. Сегодня это, пожалуй, самая известная достопримечательность города. Ворота были окружены Берлинской стеной почти 30 лет. Когда 9 ноября 1989 года пала Стена, изображения Бранденбургских ворот видели по всему миру. Сегодня это символ германского единства.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей немецкой столицы

      Здание Рейхстага

      Великолепное и величественное — так здание Рейхстага стоит в самом сердце Берлина.Во времена Германской империи здесь собирались члены парламента. С 1999 года здесь находится Бундестаг Германии. Стеклянный купол Рейхстага высотой 23 метра (75,5 футов) является главной достопримечательностью.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей столицы Германии

      Берлинский собор

      Главный купол Берлинского собора высотой 98 метров (321,5 фута) является самым высоким в столице. Отсюда открывается фантастический вид на исторический центр Берлина, но чтобы насладиться им, посетителям нужно подняться по 270 ступеням. Также стоит посетить склеп Гогенцоллернов, в котором находится около 100 гробов прусской королевской семьи.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей столицы Германии

      Контрольно-пропускной пункт Чарли

      Контрольно-пропускной пункт Чарли на Фридрихштрассе был, вероятно, самым известным пограничным переходом между Восточным и Западным Берлином в эпоху холодной войны. Здесь противостояли друг другу советские и американские танки, но теперь это туристическая точка.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей столицы Германии

      Галерея Ист-Сайд

      После падения Берлинской стены художники со всего мира приехали в Берлин и нарисовали цифру 1.3-километровый участок стены вдоль реки Шпрее — это самая длинная в мире галерея под открытым небом. Некоторые из мотивов стали фотографическими иконами, например, Брежнева-Хонеккера «Брудеркусс» или «Братский поцелуй» русского художника Дмитрия Врубеля.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей немецкой столицы

      Колонна Победы

      В центре Тиргартена, в окружении дорожного движения, стоит 60-метровая (197 футов) Колонна Победы (Siegessäule).Он был украшен 60 пушками, которые были взяты во время объединительной войны Германии 1864-1871 годов. На его вершине восседает богиня победы Виктория, известная как «Голдельс» («Золотая Лиззи»).

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей немецкой столицы

      Мемориальная церковь кайзера Вильгельма

      Старая церковная башня напоминает о разрушениях во время Второй мировой войны; новая башня напоминает о реконструкции.Мемориальная церковь кайзера Вильгельма (Gedächtniskirche) на Брайтшайдплац — одна из достопримечательностей Западного Берлина.

    • Берлинская телебашня и другие достопримечательности столицы Германии

      Новая синагога

      Новая синагога на Ораниенбургерштрассе была открыта в 1866 году и считалась самой большой и величественной в Германии. Он сгорел во время Второй мировой войны. В 1995 году реконструированная синагога была освящена во второй раз.С тех пор золотой купол снова сформировал силуэт Берлина.

    • Берлинская телебашня и многое другое: 10 главных достопримечательностей немецкой столицы

      Molecule Man

      Эти господа, вероятно, являются новейшими достопримечательностями Берлина. В 1999 году 30-метровая скульптура американского скульптора Джонатана Борофски была установлена ​​в реке Шпрее между районами Кройцберг, Фридрихсхайн и Трептов как символ воссоединенного города.

      Автор: Керстин Шмидт


    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
